Märklin MS2 Einstellungen

Schwellenleger goes Märklin Mobile Station

(für Anfänger)

Vorbereitung auf Märklin

Die Mobile Station 2 von Märklin kommt. So haben wir uns entschieden. Eigentlich bereits im Oktober 2020. Seitdem haben uns aber erstmal intensiv um den Bau unserer Module gekümmert. Und emsig überlegt, wie wir alles gestalten wollen. Ein bißchen ausprobieren hier, ein bißchen Fremo dort. Einfach frei Schnauze. Bevor wir unsere Minitrix Startpackungen mit der Mobile Station 2 auspacken und losdübeln, werden noch ein paar Dinge erledigt.

Märklin Gleisbox 318959 auspacken und anschrauben

Die Märklin Digital-Anschlussbox 318959 hat einen Anschluss für das passende Netzteil sowie 2 Anschlüsse für Mobile Stations. Wir haben eine Anschlussbox Märklin 318959 sowie ein Netzteil Trix 66510 in der Startpackung.
Button
MS2-Hub 60122

Wir haben uns bei Conrad noch einen MS2-Hub Märklin 60122 für insgesamt 5 Mobile Stations dazu geholt. Der Hub kommt in einen Anschluss der Gleisbox und dann mit 2 Meter langem Kabel ans andere Ende der Anlage.
Button

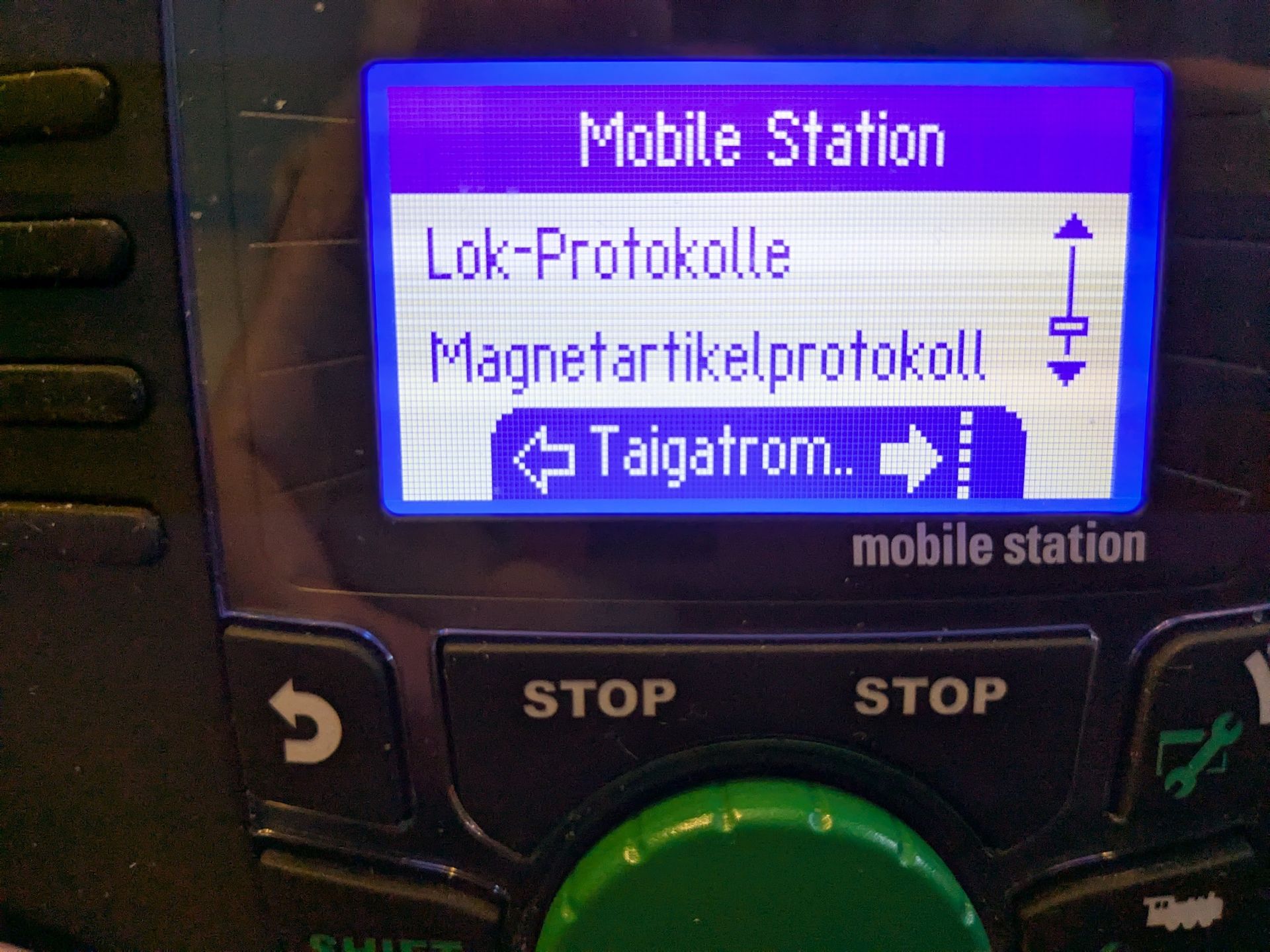

Lokprotokoll auf DCC stellen

Bevor wir die Mobile Station weiter einstellen, einigen wir uns auf die Protokolle. Zur Auswahl bei Märklin stehen MFX (Märklin neuer), MM (Märklin älter) und DCC (spricht die Welt). Wir wählen natürlich DCC.
Button

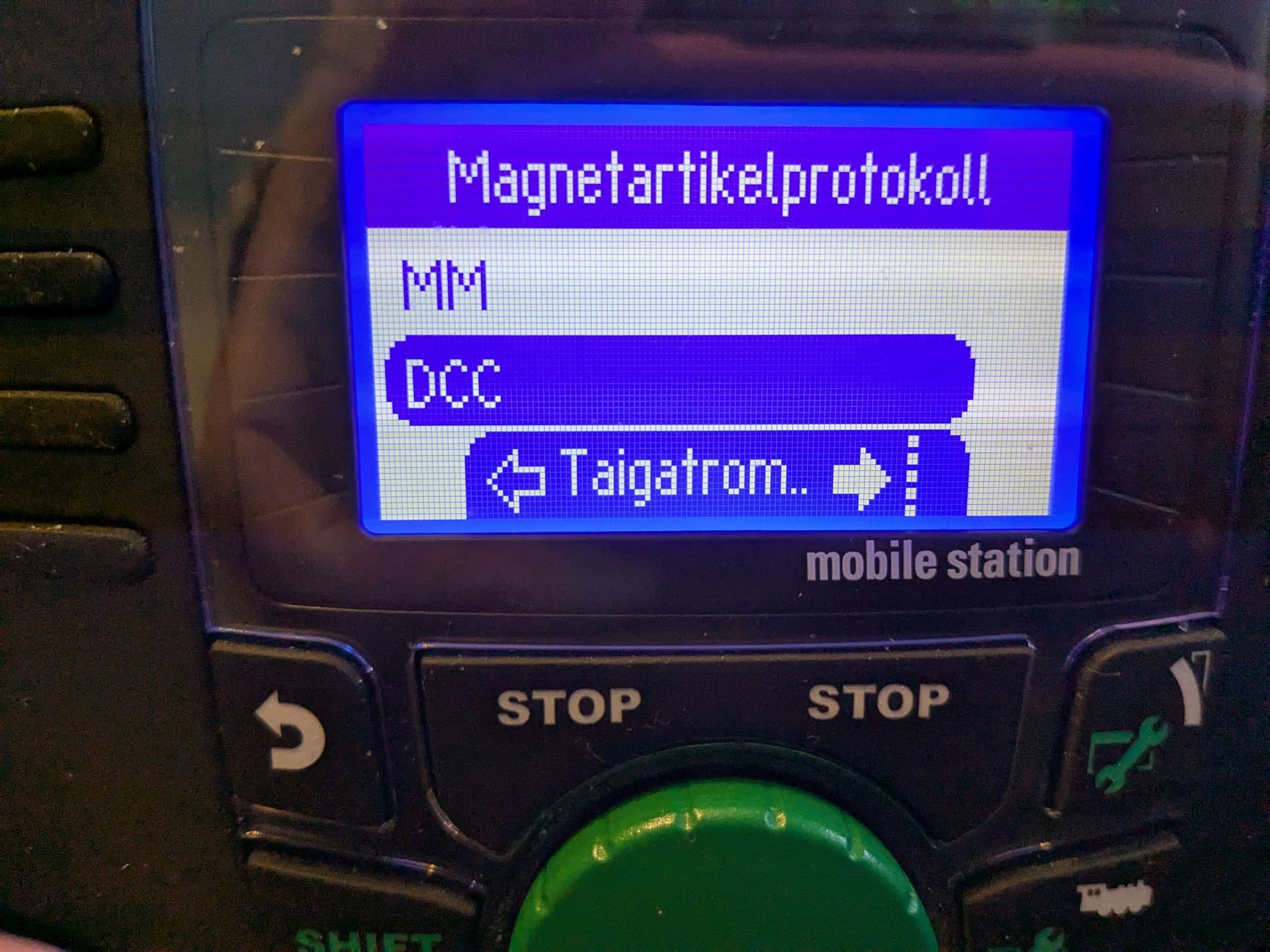

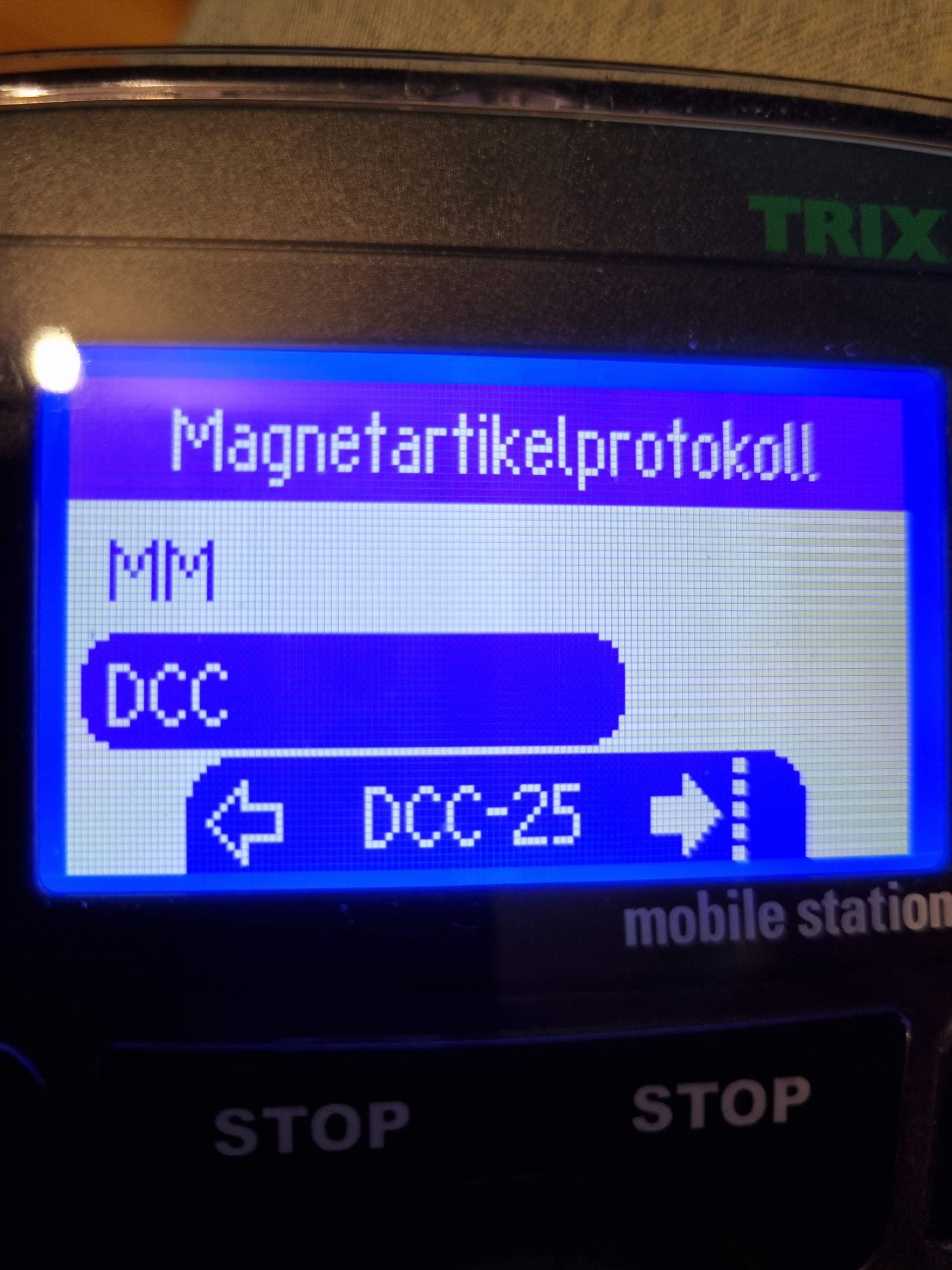

Magnetartikelprotokoll auf DCC stellen

Auch beim Magnetartikelprotokoll wählen wir nicht das Märklin-interne Dingens aus, dass mit den anderen nicht reden will. Wir wählen DCC und uns gehört die Welt. Die Mobile Station lässt uns hier über die Keyboards 320 Adressen zum schalten.
Button

Nächste Schritte:

Den ersten Weichen-Schaltdecoder zurücksetzen und neu programmieren. Wir wissen nicht, was der Decoder vorher gemacht hat (bei unserem ersten Weichendecoder hat es sich herausgestellt, dass er vorher einen Dauerstrom für Lämpchen geliefert hat. Beim Schalten mit einer Weiche ist er natürlich direkt "ausgerastet". Also der Reihe nach:

Einen neuen DR4018 Schaltdecoder anschrauben, verkabeln und adressieren

Wir haben uns als erstes einen Plan gemacht. Nicht schicki-micki, sondern mit Zettel und Stift. Kann man nachher noch ordentlich inne Tabelle machen. Also los jetzt. Einfach creativ die Strecke malen und die Schaltadresse daneben malen. Danach mit einem Beschriftungsgerät von Dymo oder auch handschriftlich auf Klebezettel ein Etikett auf den Decoder kleben. Damit ihr immer seht, welche Adressen hier anzuschließen sind. Wir nehmen als ersten Decoder einen DR4018 von digikeijs und hauen da ein paar Weichen dran. SIeht man oben an den 3er-Pärchen. Drillingen? Ach egal. Die Weiche schaltet an drei (3) Kabeln. Hier Minitrix alt (gelb-weiß-grün). Wenn ihr das ordentlich machen wollt. Jeder Hersteller hat sein eigenes Farbschema. Unten rechts kommt das Signal ran, also in unserem Fall als Märklin-Burschis der Bahnstrom. Blau ist Minus, Rot ist Plus. Unten links kommt die Versorgungsspannung ran. Wir wählen 16V AC, da haben wir gute Erfahrung mit gemacht. Ja, Herr Oberschlau, Wechselspannung ist die Kabelfarbe und Polung egal. Uns aber nicht. Hier ist ordentlich unterm Sofa und wir haben unsere Ringleitung mit Schwarz=Minus und Rot=Plus gewählt. Sieht netter aus.
Button
Programmierlok anlegen

Einmalig für alle unsere Programmiervorgänge an den Decodern und Komponenten müssen wir eine Fake-Lok mit der Adresse 9999 anlegen. Mit der Mobile Station (weil nur das Drehrad geht und man nix eingeben kann) eine Qual von 5 Minuten. Märklin ihr Deppen. Probiert ihr den Scheiss eigentlich selber mal aus...? Also nu. Die Lok bekommt die Adresse 9999 und 126 Fahrstufen. Nee, nicht 128. Wir wissen, das sagen alle anderen. Märklin nicht. Völlig wumpe. Einfach machen. Bevor ihr jedesmal aber loslegt und Decoder programmiert: Wählt die Lok mal aus und schaltet mit F0 das Licht.
Button
Schaltdecoder zurücksetzen

Haben wir ja schon gesagt. Woher soll man eigentlich wissen, was der in seinem vorherigen Leben so gemacht hat. Also zur Sicherheit zurücksetzen. Hier beim DR4018: ... ach lest doch selber...
Button
POM auswählen

Wie in der Anleitung beschrieben. Unter der Lok 9999 auf POM. Danach kommt ihr an den CV und den Wert eingeben. Bevor ihr das aber ausführt: Einmal die Programmiertaste am DR4018 drücken damit diese leuchtet.
Button
Schaltdecoder zurücksetzen mit CV8

Im Schritt 1 die CV 8 auswählen. Danach könnt ihr den Wert 8 eingeben und ausführen. Danach wieder die Programmiertaste drücken. Jetzt wusste dieser DR4018, dass genau er gemeint war.
Button
Was soll ich nun machen?

Wir schauen in die Anleitung zu unserem DR4018 und finden die PRESET- Vorgaben. Geht alles über CV. Damit er nun weiß, was er zukünftig machen soll, gehen wir nochmal in die POM. Erst Programmiertaste drücken, dann die CV47 auf 0 setzen. Danach erneut die Programmiertaste drücken. Der PRESET 0 ist für 8 Weichen gedacht. Genau das soll er ja machen.
Button
Wer bin ich?

Der DR4018 weiß nun, was er machen soll. Aber er weiß nicht, wer er ist. Am Anfang stehen wohl alle auf 1. Doof, oder? Also gehen wir bei der Mobile Station 2 in den Keyboard-Modus zum schalten und suchen schon mal die gewünschte Adresse raus. Ist bei unserem ersten Schaltdecoder tatsächlich auch 1. Einmal die Programmiertaste drücken und den Schaltbefehl auf dem Keyboard für die gewünschte Schaltadresse geben (wir hier 1). Die Lampe geht automatisch aus und der Schaltdecoder programmiert sich. Bei unserem DR4018 mit 8 Anschlüssen für Weichen bekommt er nun die Adressen 1-8 zugewiesen. Feddich.
Button
